- Model: TWMND-72HD575
TW Solar · modul fotovoltaic bifacial N-type

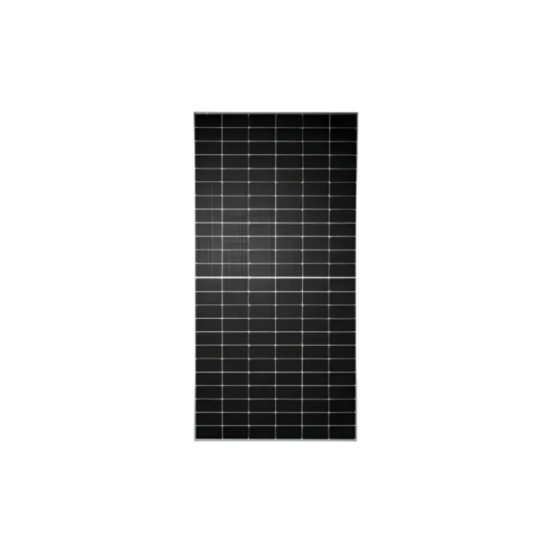

Panou fotovoltaic Tongwei TWMND-72HD575, 575 W, N-type, bifacial, sticlă dublă
Tongwei TWMND-72HD575 este un modul fotovoltaic de 575 W pentru instalații comerciale, industriale și proiecte la sol, construit cu celule monocristaline TNC N-type, arhitectură half-cell și structură bifacială cu sticlă dublă. Eficiența modulului ajunge la 22,3%, iar tensiunea maximă admisă a sistemului este de 1500 V DC.
Producție ridicată și construcție pentru proiecte solicitante
Tehnologia N-type reduce pierderile asociate degradării induse de lumină, iar răspunsul bifacial permite valorificarea radiației reflectate pe partea posterioară. Coeficientul de temperatură al puterii de −0,28%/°C limitează scăderea producției atunci când temperatura celulelor crește.
Caracteristici electrice la STC
| Parametru | TWMND-72HD575 |
|---|---|
| Putere maximă (Pmax) | 575 W |
| Tensiune în gol (Voc) | 52,10 V |
| Curent de scurtcircuit (Isc) | 13,80 A |
| Tensiune la putere maximă (Vmp) | 43,76 V |
| Curent la putere maximă (Imp) | 13,14 A |
| Eficiența modulului | 22,3% |
| Toleranță pozitivă de putere | 0…+3% |
STC: iradianță 1000 W/m², temperatura celulei 25°C, masă de aer AM 1.5. Toleranța de măsurare declarată în fișa tehnică: ±3%.
Caracteristici electrice la NMOT
| Parametru | Valoare |
|---|---|
| Putere maximă (Pmax) | 432,4 W |
| Tensiune în gol (Voc) | 49,50 V |
| Curent de scurtcircuit (Isc) | 11,14 A |
| Tensiune la putere maximă (Vmp) | 40,76 V |
| Curent la putere maximă (Imp) | 10,61 A |
| Temperatură nominală de operare (NMOT) | 45 ± 2°C |
NMOT: iradianță 800 W/m², temperatură ambientală 20°C, masă de aer AM 1.5 și viteză a vântului 1 m/s.
Câștig bifacial indicativ
Puterea suplimentară de pe partea posterioară depinde de albedo, distanța față de suprafață, geometria structurii, umbrire și condițiile reale ale amplasamentului.
| Câștig posterior | Putere echivalentă Pmax | Eficiență echivalentă |
|---|---|---|
| 5% | 603,8 W | 23,4% |
| 15% | 661,3 W | 25,6% |
| 25% | 718,8 W | 27,8% |
Date mecanice, termice și limite de funcționare
| Specificație | Valoare |
|---|---|
| Construcție mecanică | |
| Tip celulă | TNC, monocristalină N-type |
| Configurație celule | 144 semicelule [6 × 24] |
| Dimensiuni | 2278 ± 2 × 1134 ± 2 × 30 mm |
| Greutate | 31,5 kg |
| Sticlă frontală | 2,0 mm, transmisie ridicată, tratament antireflex, sticlă semisecurizată |
| Sticlă posterioară | 2,0 mm, sticlă semisecurizată |
| Cadru | Aliaj de aluminiu anodizat |
| Cutie de joncțiune | IP68, 3 diode |
| Cablu | 4,0 mm²; +400 mm / −200 mm, lungime personalizabilă |
| Sarcină vânt / zăpadă | 2400 Pa / 5400 Pa |
| Parametri de temperatură | |
| Coeficient de temperatură Pmax | −0,28%/°C |
| Coeficient de temperatură Voc | −0,24%/°C |
| Coeficient de temperatură Isc | +0,046%/°C |
| Interval de funcționare | −40°C…+85°C |
| Limite electrice și logistică | |
| Tensiune maximă sistem | 1500 V DC |
| Siguranță maximă în serie | 30 A |
| Bifacialitate | 80 ± 5% |
| Ambalare | 36 bucăți/palet; 720 bucăți/container 40' HC |
Garanție de performanță
Curba declarată de Tongwei indică o degradare mai mică de 1% în primul an și o degradare anuală mai mică de 0,4% ulterior. Puterea garantată ajunge la 87,4% la finalul anului 30, în condițiile documentației oficiale de garanție.
| Reper | Valoare declarată |
|---|---|
| Garanție pentru materiale | 12 ani |
| Garanție liniară de putere | 30 ani |
| Degradare în primul an | <1% |
| Degradare anuală ulterioară | <0,4% |
| Putere garantată în anul 30 | 87,4% |
Proiectarea șirurilor trebuie realizată după verificarea limitelor electrice ale invertorului în condițiile minime și maxime de temperatură ale amplasamentului. Instalarea, împământarea și protecțiile trebuie executate de personal calificat, conform manualului Tongwei și normelor aplicabile.
Documentație tehnică
| Fișier | Link |
|---|---|
| Certificat de conformitate TWMND-72HD575 | Descarcă aici |
| Fișă tehnică TWMND-72HD575 | Descarcă aici |
